PFLASTER UND PLATTEN

KALIBRIEREN


SR SCHINDLER

FÜR PFLASTER UND PLATTEN



KALIBRIEREN.



Zum Abfräsen von Fertigungstoleranzen (Höhenunterschiede/Konizität) – Bearbeitung im Trocken- oder Nassbetrieb möglich, als In- und Offline-Maschine lieferbar.

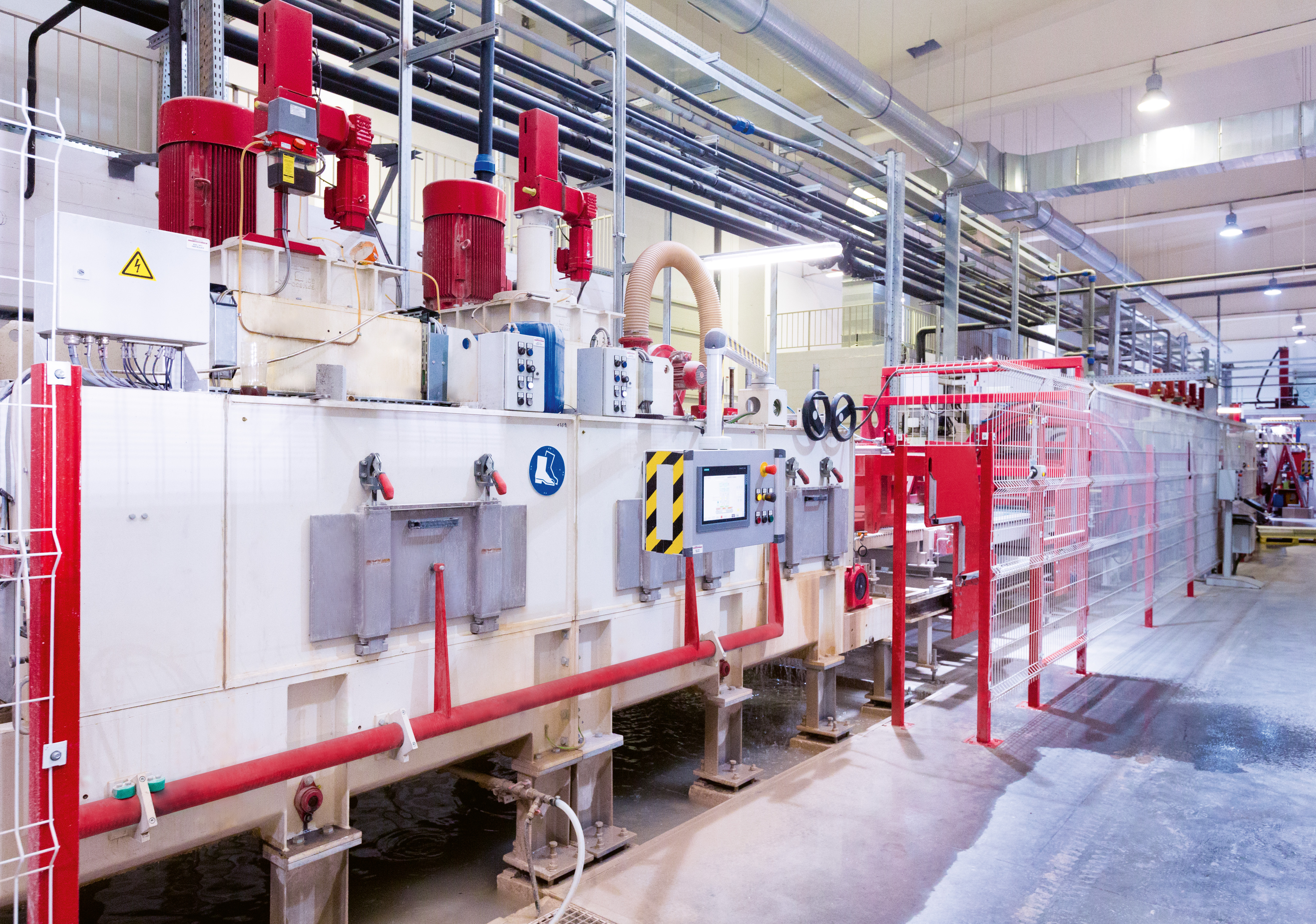

Kalibriermaschinen sind je nach Anforderung mit bis zu 3 Supporten ausgerüstet. Schneller Werkzeugwechsel; Hauptantriebe und Vertikalverfahrung frequenzgeregelt. Bearbeitungsparameter können je Produkttyp gespeichert werden.

ANLAGENLAYOUT PFLASTER          ANLAGENLAYOUT PLATTEN

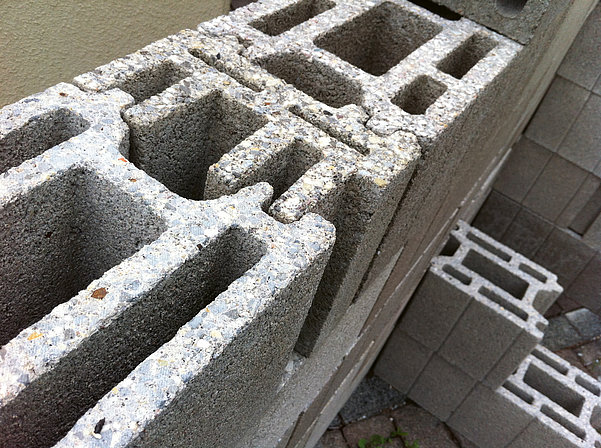

Close-up of calibrated concrete blocks with precise edges and contact surfaces for accurate wall construction.

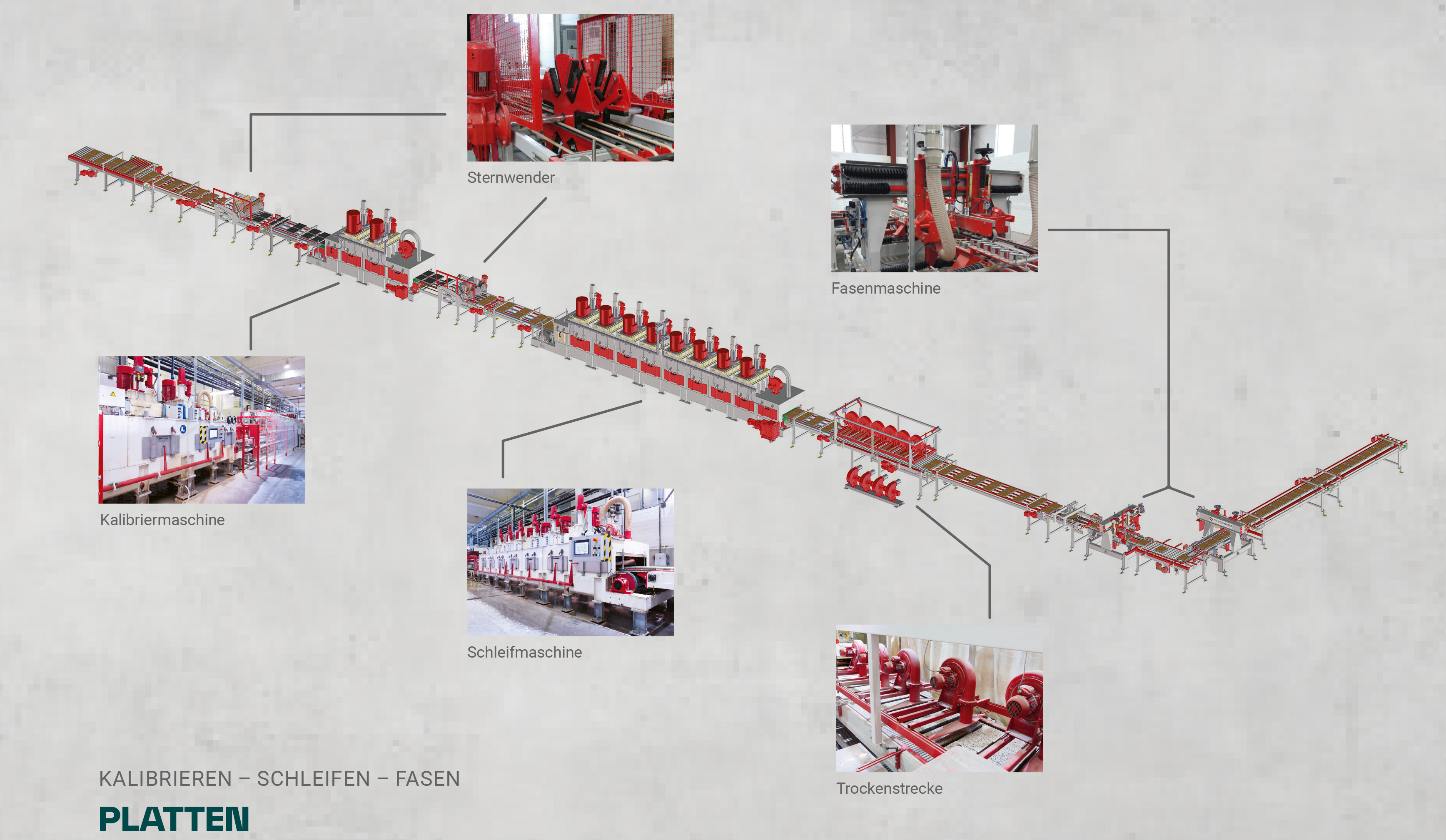

PLATTEN

KALIBRIEREN - SCHLEIFEN - FASEN

1 2 3 4 5 6

1 Sternwender

2 Kalibriermaschine

3 Sternwender

4 Schleifmaschine

5 Trockenstrecke

6 Fasenmaschine

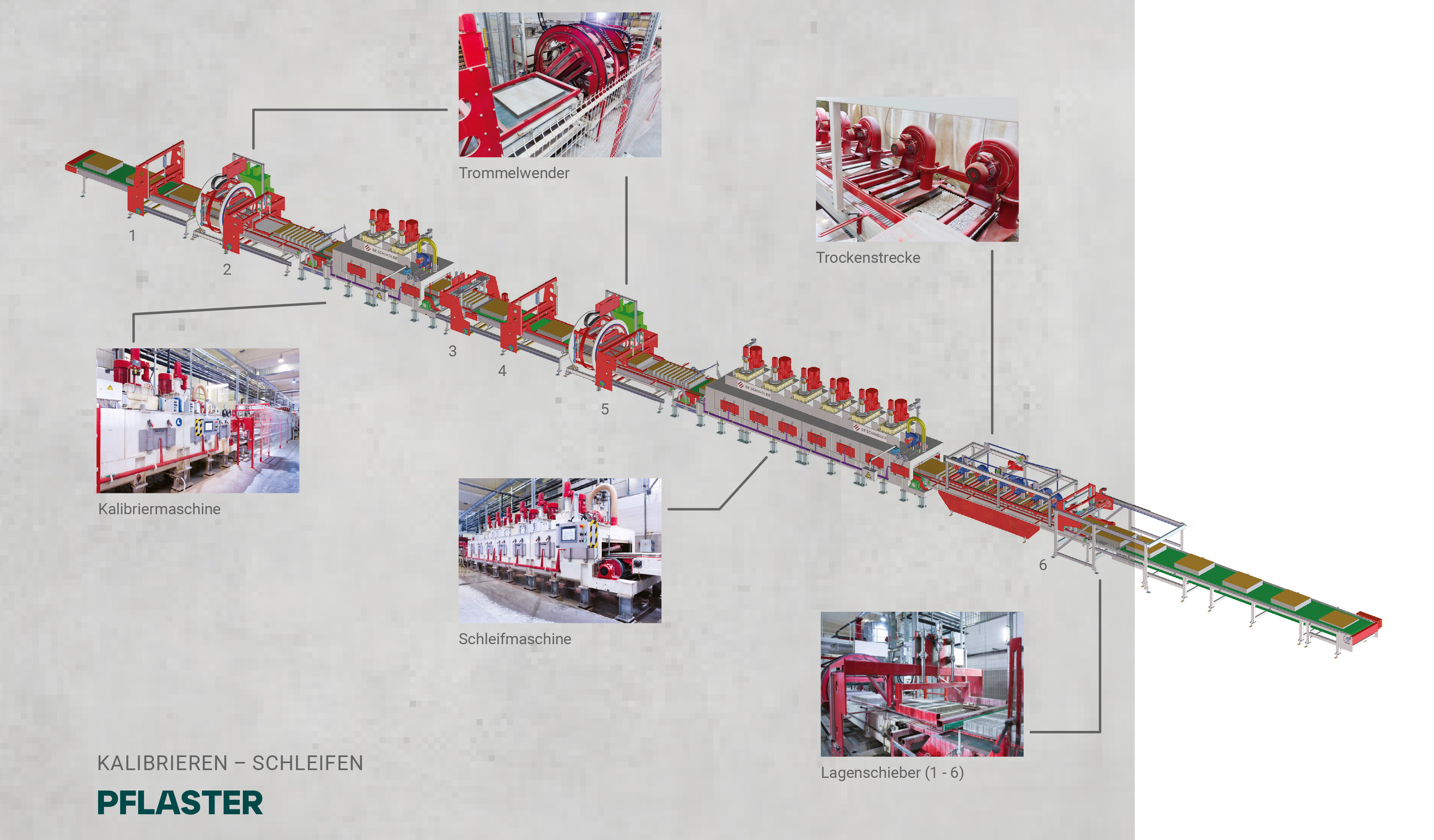

PFLASTER

KALIBRIEREN - SCHLEIFEN

1 2 3 4 5 6

1 Trommelwender

2 Kalibriermaschine

3 Trommelwender

4 Schleifmaschine

5 Trockenstrecke

6 Lagenschieber (1-6)

Produktstärke: 30 mm bis 400 mm
Arbeitsbreite: 850 mm/1.200 mm



Modell8501200

1 Station

Länge x Breite x Höhe (m)3,9 x 2,2 x 3,35,4 x 2,8 x 3,6
Nennleistung Gesamt (kW)bis zu 50bis zu 60
Wasserverbrauch Nassbetrieb (m³/h)bis zu 8bis zu 10
Absaufluftmenge Trockenbetrieb (m³/h)bis zu 6.000bis zu 9.000

2 Stationen

Länge x Breite x Höhe (m)5 x 2,2 x 3,36,8 x 2,8 x 3,6
Nennleistung Gesamt (kW)bis zu 95bis zu 110
Wasserverbrauch Nassbetrieb (m³/h)bis zu 16bis zu 20
Absaufluftmenge Trockenbetrieb (m³/h)bis zu 12.000bis zu 18.000

3 Stationen

Länge x Breite x Höhe (m)6,1 x 1,9 x 3,38,3 x 2,8 x 3,5
Nennleistung Gesamt (kW)bis zu 150bis zu 160
Wasserverbrauch Nassbetrieb (m³/h)bis zu 24bis zu 30
Absaufluftmenge Trockenbetrieb (m³/h)bis zu 18.000bis zu 27.000

*Leistungsdaten abhängig von Produkteigenschaften und gewünschtem Endergebnis.

Bandgeschwindigkeit (m/min)0,5 bis 5
Durchschnittliche Bearbeitungsgeschwindigkeit:
bei Nassbetrieb (m/min)ca. 2 bis 2,5
bei Trockenbetrieb (m/min)ca. 1 bis 1,5

*In Abhängigkeit von den Produkteigenschaften und der gewünschten Produktoberfläche.

HIGHLIGHTS


  • Trocken- oder Nassbetrieb; Inline oder Offline verfügbar
  • Modularer Aufbau (Stationen nachrüstbar)
  • Schneller Werkzeugwechsel; Visualisierung/Bedienpanel
  • Planebener, ruckfreier Transport durch mehrlagig bewehrten Fördergurt
